Scelta del grado di protezione IP

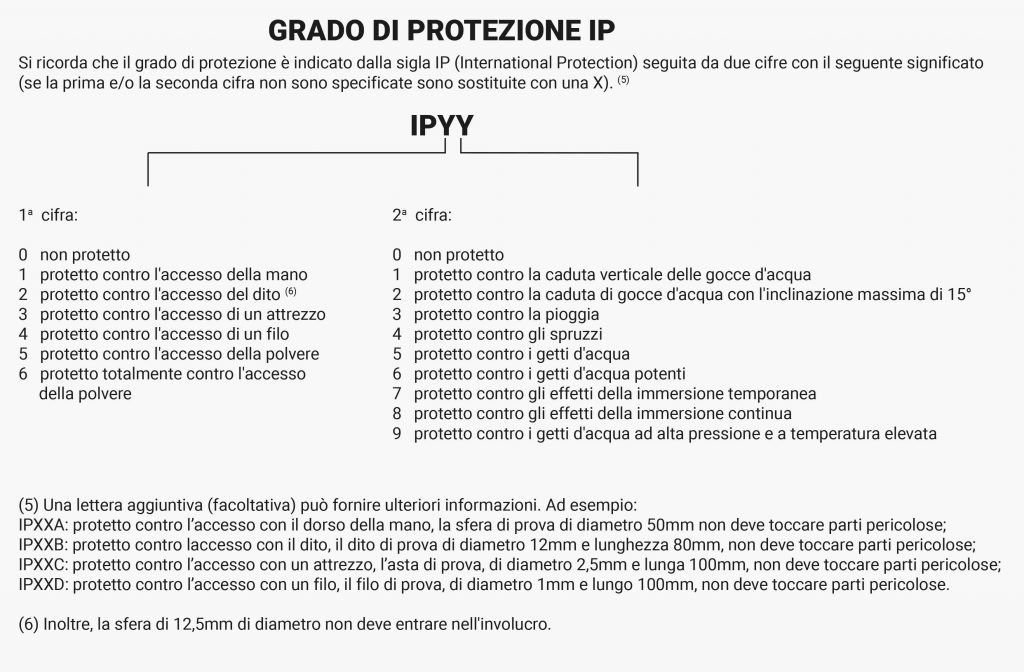

Il progettista e più spesso l’installatore devono scegliere il grado di protezione IP dei componenti dell’impianto, in relazione alla presenza, nel posto in cui sono installati, di polveri e di proiezioni di acqua in condizioni ordinarie di esercizio. Un compito difficile, perché tale presenza non è sempre nota a priori e spesso si preferisce abbondare a favore della sicurezza. Inoltre, nei luoghi marci di tipo B e C il grado di protezione IP è utilizzato per schermare l’impianto elettrico nel tentativo di ridurre la probabilità che un focolaio d’incendio, che abbia inizio in un componente dell’impianto elettrico, si propaghi all’ambiente circostante. In alcuni casi, la norma CEI 64-8 stabilisce il grado di protezione minimo in relazione al tipo di luogo, a volte alla posizione dell’apparecchio nell’ambito del luogo stesso, facilitando così il compito dell’impiantista. La tabella 1 riassume questi casi. Sono escluse le condutture elettriche le quali seguono regole particolari, anche in relazione al tipo di cavo.
Tabella 1 – Grado di protezione IP richiesto in relazione al tipo di luogo.
| Tipo di luogo | Grado di protezione IP minimo | Riferimento articolo
Norma CEI 64-8 |
Note | |
|---|---|---|---|---|
| Locali
bagno o doccia |
Zona 0 | IPX7 | art. 701.512.2 | Nei bagni pubblici o destinati a comunità, ove prevista la pulizia con getti d’acqua, è richiesto almeno il grado di protezione IPX5. |
| Zona 1 e zona 2 | IPX4 (1) | |||
| Zona 3 | IPX1 | |||
| Campeggi | IP44 | art. 708.512.2.1 | Per gli apparecchi che possono essere esposti a getti d’acqua occorre un grado di protezione IP45. | |
| Caravan e camper | IP55 | art. 721.512.2 | Apparecchi elettrici esposti alle intemperie. | |
| Darsene (molo, banchina, pontile, pontone) | Apparecchi soggetti a spruzzi | IPX4 | art. 709.512.2.1.1 | |
| Apparecchi soggetti a getti | IPX5 | |||
| Apparecchi soggetti a onde | IPX6 | |||
| Fiera, mostre, stand | IPXXD o IP4X | art. 711.42.02
art. 711.526.1 |
Per le connessioni elettriche e per le parti attive di sistemi SELV e PELV protette da barriere o involucri. | |
| Fontane | Zona 0 | IPX8 | art. 702.512.2 | Dove sono previsti getti d’acqua durante le operazioni di pulizia occorre il grado di protezione IPX8/IPX5. (2) |
| Zona 1 | IPX5 | |||
| Illuminazione esterna | IP33 | art. 714,412
art. 714.512.2.105 |
Se uno sportello, pur apribile con chiave o attrezzo, è posto a meno di 2,5m dal suolo e dà l’accesso a parti attive, queste devono essere inaccessibili al dito di prova (IPXXB) o devono essere protette da un ulteriore schermo con uguale grado di protezione, a meno che lo sportello non si trovi in un locale accessibile solo alle persone autorizzate. | |
| Locali agricoli | IP44 | art. 705.411.1.3.7
art. 705.512.2 art. 705.422.7 |
Per i componenti SELV è sufficiente il grado di protezione IPXXB, se il luogo non presenta pericolo di incendio. | |
| Luoghi di pubblico spettacolo | Apparecchi di illuminazione sul palcoscenico e relativi ambienti di servizio | IP4X | art. 752.55.5 | Gli apparecchi di illuminazione devono essere installati ad un’altezza di almeno 2,5m e protetti contro gli urti. |
| Locali MARCI di tipo B (strutture portati combustibili) | Componenti dell’impianto, montanti su o entro strutture combustibili, che nel loro funzionamento previsto possono produrre archi o scintille tali da far uscire dal microambiente interno agli apparecchi medesimi particelle incandescenti che possono innescare un incendio | IP4X | art. 751.04.4 | Sono esclusi gli interruttori luce e similari, le prese a spina ad uso domestico e similare, gli interruttori automatici magnetotermici fino a 16A con potere di interruzione fino a 3kA (il grado di protezione IP4X è richiesto almeno verso le strutture combustibili). |
| Locali MARCI di tipo C (carico specifico di incendio di progetto > 450MJ/m2) (3) | Apparecchi di illuminazione (escluse le lampade) | IP4X | art. 751.04.5 | Il grado di protezione IP4X non è richiesto se l’apparecchio di illuminazione è posto dalle sostanze combustibili al di sopra di 3m e a distanza in pianta maggiore di 1,5m. |
| Componenti dell’impianto e motori (4) | Esclusi gli interruttori luce e similari, le condutture, le prese a spina ad uso domestico e similare, gli interruttori automatici magnetotermici fino a 16A e potere di interruzione fino a 3kA. | |||
| Piscine | Zona 0 | IPX8 | art. 752.512.2 | Dove sono previsti getti d’acqua durante le operazioni di pulizia occorre il grado di protezione IPX8/IPX5 (2) |
| Zona 1 | IPX5 | Per piccole piscine all’interno di edifici che in genere non vengono pulite con getti d’acqua è sufficiente il grado di protezione IPX4. | ||
| Zona 2 piscina al coperto | IPX2 | E’ richiesto il grado di protezione IPX5 dove sono previsti getti d’acqua durante le operazioni di pulizia. | ||
| Zona 2 piscina all’aperto | IPX4 | |||
| Saune | IP24 | art. 703.512.2
art. 703.411.1.4.3 |
Per i componenti SELV è sufficiente il grado di protezione IPXXB. Se è ragionevolmente prevedibile l’utilizzo di getti d’acqua per la pulizia, l’apparecchiatura elettrica deve avere almeno il grado di protezione IPX5. | |
| Unità mobili o trasportabili (alimentazione) | Prese a spina all’esterno e spina di connettore | IP44 | art. 717.55.01 | |
| Veicoli elettrici (alimentazione) | IP44 | art. 722.512.2.1 | Apparecchiatura installata all’aperto. | |
(1) Fanno eccezione le unità di alimentazione per rasoi con trasformatore di isolamento (ammesse in zona 2), se in posizione dove sono improbabili spruzzi d’acqua.
(2) Si ricorda che il grado di protezione IPX8 non include la protezione contro i getti d’acqua (IPX5).
(3) Nei luoghi marci di tipo A (art. 751.03.2) e B (art. 751.03.3) non è richiesto il grado di protezione IP4X.
(4) Per i motori, il grado di protezione IP4X è riferito alle custodie delle morsettiere e dei collettori. Il grado di protezione per le altre parti attive non scintillanti deve essere almeno IP2X.
